Fiche 4 – Filtre à sable vertical drainé

Principe de fonctionnement

Dans le cadre où le sol naturel présente une perméabilité insuffisante pour traiter les eaux usées.
Le traitement des eaux usées se fait en 2 étapes : une phase de « prétraitement » et une phase de traitement.

Traitement primaire (appelé « prétraitement »)

Le prétraitement est constitué d’une fosse toutes eaux (anciennement appelée fosse septique). Si nécessaire, celle-ci peut être complétée par un préfiltre et/ou un bac dégraisseur. Une fosse septique toutes eaux est une cuve étanche qui reçoit l’ensemble des eaux usées, c’est-à-dire les eaux vannes et les eaux ménagères. Son rôle est de retenir les matières solides et les déchets flottants mais aussi de liquéfier les matières polluantes. Elle est équipée d’une ventilation assurant l’évacuation des gaz de fermentation.

Le préfiltre piège les matières solides non retenues par la fosse. Il est constitué de matériaux filtrants (pouzzolane ou autres). Souvent intégré à la fosse, il est parfois indépendant et placé entre la fosse et l’épandage. Il n’a pas de fonction épuratoire.

L’éventuel bac dégraisseur ou bac à graisses retient les matières solides, graisses et huiles contenues dans les eaux de cuisine, de salle de bain, de machines à laver (eaux ménagères). Compte tenu des contraintes d’entretien (nettoyage fréquent nécessaire), il n’est préconisé que dans les cas suivants :

• si la longueur de canalisation entre l’habitation et la fosse est supérieure à 10 m ;
• en cas d’activités spécifiques.

Traitement secondaire

Un filtre à sable vertical est constitué d’un massif de sable siliceux lavé qui remplace le sol naturel. Des tuyaux d’épandage rigides (canalisations dont les perforations sont orientées vers le bas) sont placés dans une couche de graviers qui recouvre le sable répartissant ainsi l’effluent sur le massif. Les eaux usées sont alors traitées par les micro-organismes fixés aux grains de sable puis collectées par des tuyaux de collecte pour rejoindre un exutoire (ruisseau, fossé…).

Dans le cas où la nappe phréatique est trop proche de la surface du sol, le filtre à sable vertical peut être réalisé au-dessus du sol en place sous la forme d’un tertre.

Évacuation

Selon la perméabilité du sol naturel, les eaux traitées sont :

• soit évacuées par infiltration dans le sous-sol ou utilisées pour l’irrigation de végétaux non destinés à la consommation humaine ;
• soit, à défaut et sur étude particulière, évacuées vers le milieu hydraulique superficiel ;
• soit, après avoir constaté l’impossibilité d’avoir recours aux modes d’évacuation précités, après une étude hydrogéologique et autorisation du maire de la commune, évacuées vers un puits d’infiltration.

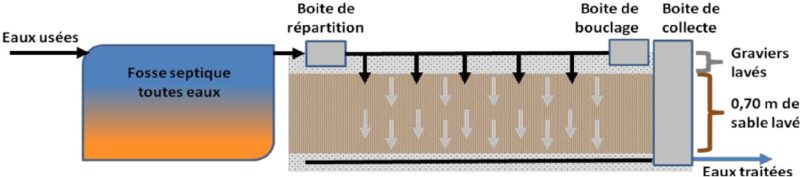

Illustration – Coupe

Caractéristiques principales

• Prescriptions techniques précisées dans la réglementation en vigueur
• Installation possible pour toute taille d’habitation en respectant un dimensionnement adapté. Volume de la fosse fonction de la taille de l’habitation : 3 m3 jusqu’à 5 pièces principales puis 1 m3 par pièce supplémentaire – Surface du filtre à sable au moins égale à 5 m2 par pièce principale, avec une surface minimale de 20 m2
• Installation possible en intermittence
• Emprise au sol à partir de 40 m2, nécessité de compléter ce traitement par l’évacuation des eaux usées traitées
• Installation en zones à usages sensibles possible sauf dispositions locales en vigueur
• Nécessite l’utilisation d’un sable aux propriétés spécifiques dit sable d’assainissement (visé par le « prNF -DTU 64.1 »)
• Pas d’imperméabilisation, de passage de véhicules ni de plantation sur la surface d’épandage
• Filière sans bruit ni consommation électrique sauf en cas de recours à un poste de relevage
• Filière ne mettant pas à l’air libre d’effluents
• Filière éligible à l’éco-PTZ

Entretien

Cette filière nécessite peu d’entretien.

L’éventuel bac dégraisseur, le préfiltre et les regards doivent être vérifiés régulièrement et entretenus autant que de besoin. Il convient de vérifier le bon écoulement des effluents dans le regard de répartition et l’absence d’eaux stagnantes dans le regard de bouclage.

La fosse doit être vidangée par une personne agréée lorsque la hauteur de boues accumulées atteint la moitié du volume utile de la fosse.
